調漆車間天那水氣體泄漏報警器安裝電纜線選擇應注意問題

安裝可燃?xì)怏w報警器探頭首先要選擇合適的安裝位置，檢測氣體比重小于空氣時，采用距屋頂30~60厘米左右安裝，例如天然氣報警器；檢測氣體比重大于空氣時，采用距地面30~60厘米左右安裝，例如液化氣報警器。

一般探頭安裝在較容易發生泄漏的區域內，或安裝在管道閥門附近。如發生氣體泄漏，探頭及時檢測氣體濃度值反饋到報警主機。

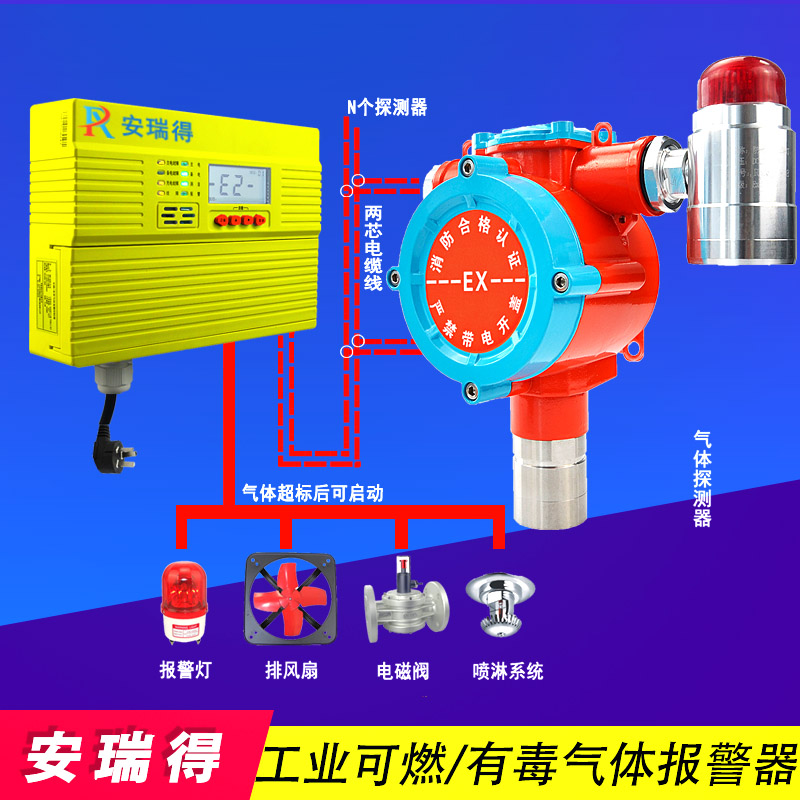

氣體報警主機安裝在門衛室或控制室，可燃?xì)怏w報警器探頭將檢測到的氣體濃度值傳輸至報警主機，超過設定報警值，主機會發出聲光報警，值班人員及時采取防護措施。



可燃?xì)怏w報警器的安裝首先確定好報警主機及探頭的安裝位置，然后沿線鋪設管道（建議使用防爆鍍鋅管），固定好報警主機后，把電纜線通過鍍鋅管延伸至探頭安裝位置，安裝好探頭，把兩端電纜線接入相應接口。通電測試安裝完畢。

檢測距離與電纜線徑關系如下表：

電纜橫截面積(mm2) 最大傳輸距離

0.75 300

1.0 500

1.5 700

2.5 1000

備注：總線控制器采用四線制接法，分線氣體報警控制器采用三線制接法

分線式安裝一般采用3×0.75或者1mm2三芯電纜屏蔽線，超過500米建議使用3×1.5mm2電纜屏蔽線。

總線式安裝采用4×1mm2四芯電纜屏蔽線或2×2×1.5mm2雙絞線屏蔽電纜線。
