可燃?xì)怏w報警器也稱氣體泄露檢測報警儀器。當工業環境、日常生活環境(如使用天然氣的廚房)中可燃性氣體發生泄露，可燃?xì)怏w報警器檢測到可燃性氣體濃度達到報警器設置的報警值時，可燃?xì)怏w報警器就會發出聲、光報警信號，以提醒采取人員疏散、強制排風、關停設備等安全措施。且氣體報警器可聯動相關的聯動設備如在工廠生產、儲運中發生泄露，可以驅動排風、切斷電源、噴淋等系統，防止發生爆炸、火災、中毒事故，從而保障安全生產。

　　可燃?xì)怏w報警器分類

　　按照使用環境可以分為工業用氣體報警器和家用可燃?xì)鈭?bào)警器，按自身形態可分為固定式可燃?xì)怏w報警器和便攜式可燃?xì)怏w報警器。按根據工作原理分別為傳感器原理報警器，紅外線探測報警器，高能量回收?qǐng)?bào)警器。大多數使用的是傳感器式報警器，高能量回收?qǐng)?bào)警器由于成本太高，現仍在開發研究中。

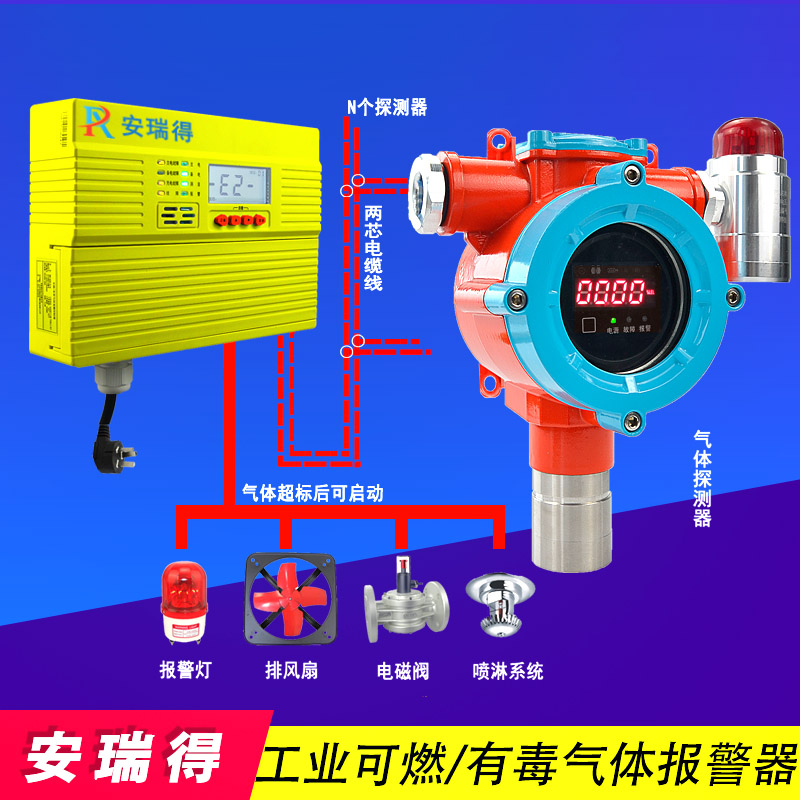

　　工業用固定式可燃?xì)怏w報警器由報警控制器和探測器組成，控制器可放置于值班室內，主要對各監測點進行控制，探測器安裝于可燃?xì)怏w最易泄露的地點，其核心部件為內置的可燃?xì)怏w傳感器，傳感器檢測空氣中氣體的濃度。

　　探測器將傳感器檢測到的氣體濃度轉換成電信號，通過線纜傳輸?shù)娇刂破?，氣體濃度越高，電信號越強，當氣體濃度達到或超過報警控制器設置的報警點時，報警器發出報警信號，并可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。

　　便攜式可燃?xì)怏w報警器為手持式，工作人員可隨身攜帶，檢測不同地點的可燃?xì)怏w濃度，便攜式氣體檢測儀集控制器，探測器于一體，小巧靈活。與固定式氣體報警器相比主要區別是便攜式氣體檢測儀不能外聯其他設備。

　　家用可燃?xì)怏w報警器也可以叫做可燃?xì)鈭?bào)警器，主要用于檢測家庭煤氣泄漏，防止煤氣中毒和煤氣爆炸事故的發生。

　　主要功能

　?、?完成對傳感器的2.5V供電。

　?、?完成氣體濃度——電信號的轉換。

　?、?完成模擬信號——數字信號轉換。

　?、?完成濃度值轉換，通過判斷產生報警標志、故障標志。

　?、?實現濃度值、標志位的上傳，供SNK7000型氣體報警控制器判斷、顯示記錄、打印等。

　?、?在SNK7000控制器控制下可實現對氣體濃度報警定值個數、定值范圍的設置、修改與查閱。

　　⑺ 在SNK7000控制器控制下可實現本身地址碼的改寫。

　　三、主要技術指標

　?、?測量對象：天然氣 (甲烷)

　?、?測量范圍：0-100%LEL

　?、?報警設定值：25%LEL

　?、?電源：DC24V

　?、?功耗：1.2W

　?、?環境(室外型)

　　溫度：-40℃-70℃

　　濕度：≤95%RH

　?、?大氣壓力：86KPa -106KPa

　?、?絕緣電阻：正常環境時≥100MΩ

　　濕度為94%RH時≥1MΩ

　?、?工作方式：連續

　?、?防爆方式：隔爆

　　⑾ 取樣方式：擴散

　?、?貯存

　　溫度：-500C—800C 濕度：≤95%RH

　?、?壽命：三年

　　⒁ M-bus信號傳輸距離<1200m(雙絞線屏蔽,線徑≥0.75mm2)

　　四、工作原理

　　探測器主要由傳感器、單片機、運算放大電路、通訊芯片等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過運算放大電路、單片機轉換為數字信號，最后通過通訊芯片轉換為M-bus標準信號，上傳至控制器。
